德國斯德克Sendx的拉繩位移傳感器
斯德克Sendx的拉繩位移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個由Sendx專門研制的精密旋轉感應器連接在一起，被測目標的位置變化導致鋼繩的直線運動會被轉換成輪轂的角度（旋轉）運動。從而被角度傳感元件（編碼器或超高精度電位器）檢測到并轉換成標準的電信號輸出。Sendx的拉繩位移傳感器產品根據不同行業的要求，大測量范圍可達到15,000mm,綜合精度可達到0.05%F.S，防護等級高到IP67，可輸出各種標準形式的模擬與數字信號，與絕大部分的測量和控制裝置兼容，確保工業與科學研究應用中的測量和自動控制準確無誤。
Sendx drawstring displacement sensor consists of stainless steel wire, a threaded hub, a precision rotation sensor and other parts. Position change of the measured target leads to linear motion of the steel wire, which leads to hub angle motion (rotation). The rotation is detected by angle sensor (encoder or ultra high precision potentiometers) and converted into a standard signal output. As required by different industry applications, Sendx drawstring displacement sensor products have various standard analog and digital signal outputs. The maximum range ability can reach to 15,000mm, comprehensive precision can reach 0.05%F.S, protection class up to IP67. Our products are compatible with most measurement and control devices and used for measurement and control in industries and research.
|
|

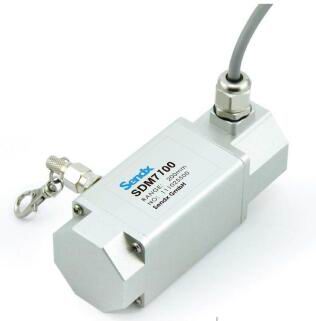

德國斯德克Sendx TYPE：SDM7100拉繩位移傳感器
- 量程范圍：0~100mm 至 0~500mm
- 輸出信號：
電位器：Max10kΩ
電壓：0~5V， 0~10V
電流：0~20mA
- 綜合精度：0.25%F.S; 0.50%F.S
應用于航空、工業機械、自動化生產線和工程車輛等領域 |

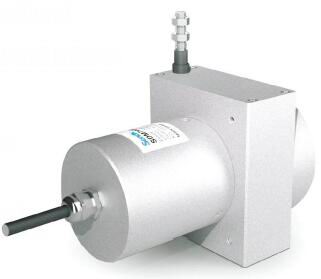

德國斯德克Sendx TYPE：SDM7400拉繩位移傳感器
- 量程范圍：0~500mm 至 0~8000mm
- 輸出信號：
電位器：Max10kΩ
電壓：0~5V， 0~10V
電流：0~20mA， 2線或3線
模/數轉換的同步串行輸出（SSI),高16位
- 綜合精度：0.05%F.S; 0.25%F.S; 0.50%F.S
應用于航空、工業機械、自動化生產線、橋梁隧道工程和工程車輛等領域 |
|
|

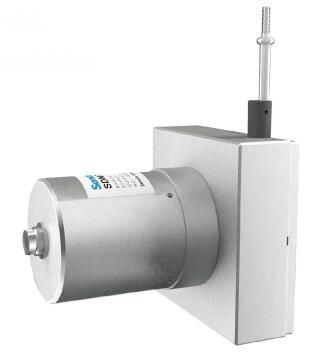

德國斯德克Sendx TYPE：SDM7300拉繩位移傳感器
- 量程范圍：0~100mm 至 0~3000mm
- 輸出信號：
電位器：Max10kΩ
電壓：0~5V， 0~10V
電流：0~20mA
編碼器輸出
- 綜合精度：0.05%F.S; 0.25%F.S; 0.50%F.S
應用于航空、工業機械、自動化生產線、橋梁隧道工程和工程車輛等領域 |

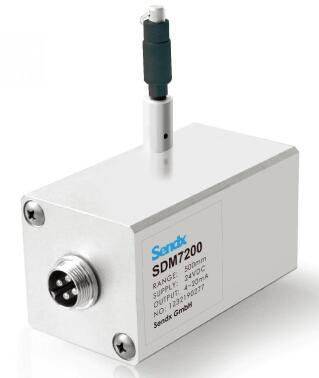

德國斯德克Sendx TYPE：SDM7200拉繩位移傳感器
- 量程范圍：0~100mm 至 0~1200mm
- 輸出信號：
電位器：Max10kΩ
電壓：0~5V， 0~10V
電流：0~20mA
- 綜合精度：0.25%F.S; 0.50%F.S
應用于航空、工業機械、自動化生產線、地鐵和工程車輛等領域 |
德國斯德克Sendx磁致伸縮位移傳感器
Sendx磁致伸縮位移傳感器利用磁致伸縮測量原理，由傳感器電子頭送出電流脈沖（詢問信號）時，波導管產生一個徑向的磁場，兩個磁場在波導管內相交的瞬間，即時生成一個應變脈沖（返回信號）。傳感器電子頭通過檢測返回信號計算直線位移距離。Sendx磁致伸縮位移傳感器由一個可移動的永磁鐵、一條鐵磁材料的測量感應元件和高度集成的電子頭組成。組合了多種電磁—機械效應，精確測出位置并轉換成標準信號輸出。Sendx磁致伸縮位移傳感器精度高，線性精度達0.02%F.S.,重復精度達0.001%F.S.,直接輸出0...10V或0...20mA的標準信號或模/數轉換的同步串行輸出（SSI），可以與大部分的測量和控制裝置兼容。
Sendx magnetostrictive displacement sensor applies the magnetostrictive measurement principle. The sensor electronics head sends out a current pulse (ask), waveguide produces a radial magnetic field. When the two magnetic fields intersect in the waveguide,a strain pulse (return signal) is generated immediately. Electronic sensor head calculates the linear displacement distance after receiving the return signal.Sendx magnetostrictive displacement sensor consists of a movable permanent magnet, a robust sensor cell and highly integrated electronic head. With integration of a series of electromagnetic mechanical effect, Sendx magnetostrictive displacement sensor can measure the position accurately and convert it into standard signal outputs.Sendx magnetostrictive displacement sensor is very accurate. It's nonlinearity up to 0.02%F.S., repeatability up to 0.001%F.S.,and has 0~10V or 4~20mA standard signal output or analog/digital synchronous serial output (SSI).The product is compatible with most of the measurement and control devices.
|
|

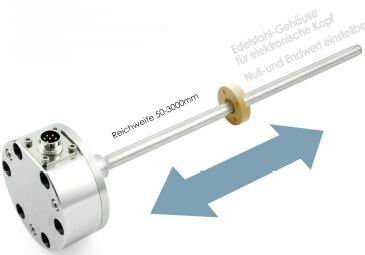

德國斯德克Sendx TYPE：SDM2100磁致伸縮位移傳感器
- 量程：50 ~ 3000mm
- 輸出信號：
電壓：0~5 Vdc 0~10Vdc
電流：4~20 mA
模/數轉換的同步串行輸出（SSI）
- 線性精度：0.02%F.S typ.
- 重復精度：0.001%F.S typ
應用于航空、汽車工業、機械設備、液壓氣動和醫療設備等領域
|

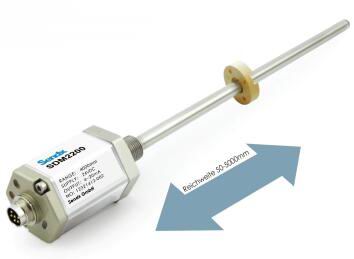

德國斯德克Sendx TYPE：SDM2200磁致伸縮位移傳感器
- 量程：50 ~ 5000mm
- 輸出信號：
電壓：0~5 Vdc 0~10Vdc
電流：4~20 mA
模/數轉換的同步串行輸出（SSI）
- 線性精度：0.02%F.S typ.
- 重復精度：0.001%F.S typ
應用于航空、汽車工業、機械設備、液壓氣動和醫療設備等領域 |
德國斯德克Sendx是西安嘉岳自動化技術有限公司代理的工業傳感器品牌之一，所有拉繩位移傳感器產品均為原裝正品，Sendx原廠質量保證。如果您對斯德克Sendx拉繩位移傳感器系列產品的價格、廠家、型號、圖片以及產品選型有任何疑問，歡迎[聯系我們]獲取有關德國斯德克Sendx拉繩位移傳感器系列產品的新信息。
|
