EATON FD83系列全流量雙聯鎖電子液冷快速接頭 Quick-Disconnect Coupling 快速斷開快速接頭
FD83 series full flow dual interlocking coupling FD83系列全流量雙聯鎖快速接頭
EATON FD83快速接頭 數據中心機房 機柜冷卻管路 主管路 冷卻液水流體輸送
Eaton的FD83快速接頭設計用于數據中心機房冷卻管路及電子冷卻應用，在這些應用中，全流量，流體兼容性和安全性至關重要。FD83具有專有的互鎖功能，可防止泄漏并確保在關鍵環境中的大安全性。不銹鋼，可根據要求提供其他材料類型。1英寸或更大尺寸的理想選擇。Golden Mousetrap 2009 Winner優勝者Eaton Corp.的FD83快速接頭適用于需要安全，簡單，可靠，干式斷開連接的高流量應用。這種類型的快速接頭的典型應用包括計算機冷卻和大量流體輸送，但是它可以用多種基礎材料制造，并帶有可替換的密封件和端部端口，適用于各種流體和應用。FD83數據中心機房 機柜冷卻管路 主管路Source lines冷卻液水流體輸送應用。
伊頓的 FD83 快速接頭專為全流量、流體兼容性和安全性至關重要的電子冷卻應用而設計。 FD83 具有專有的聯鎖功能，可防止溢出并確保關鍵環境中的大安全性。 不銹鋼，可根據要求提供其他材料類型。 適用于 1 英寸或更大的供應線。伊頓公司的 FD83 快速接頭針對需要安全、簡單、可靠、干式斷開連接的高流量應用。 這種類型的快速接頭的典型應用包括計算機冷卻和大容量流體傳輸，但它可以用各種基礎材料制造，具有用于各種流體和應用的交替密封和端部端口。Eaton's FD83 coupling is designed for electronics cooling applications where full flow, fluid compatibility and safety are essential. The FD83 features a proprietary interlock feature that prevents spills and ensure maximum safety in critical environments. Stainless steel, other material types available upon request. Ideal for 1 inch or greater supply lines.The FD83 coupling from Eaton Corp. targets high flow rate applications where a safe, simple, reliable, dry break connection is required. Typical applications for this type of coupling include computer cooling and bulk fluid transfer, but it can be manufactured in a variety of base materials with alternate seals and end ports for a wide range of fluids and applications.
美國伊頓EATON FD83快速接頭，數據中心、服務器、液冷快換接頭

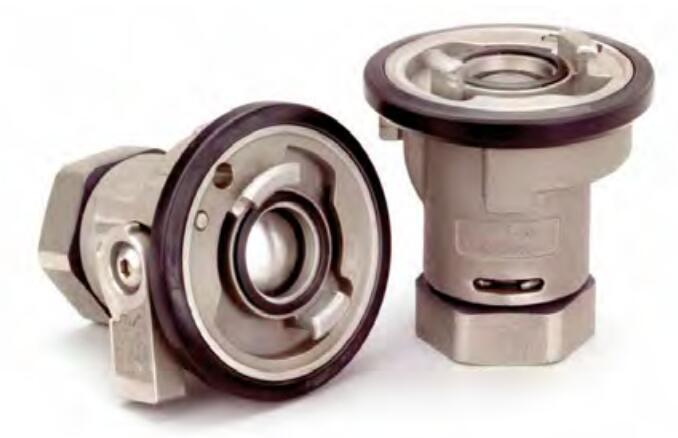

Eaton FD83 Coupling fluid transfer and electronics cooling
與具有相同尺寸的典型干式快斷快速接頭相比，FD83快速接頭提供了改進的流量特性，因為在流路中沒有任何閥門組件會阻塞流量。它還消除了因將閥門卡在標準快速斷開接頭中而導致的嚴重泄漏的可能性。The FD83 coupling provides improved flow characteristics when compared to typical dry break quick disconnect couplings of equivalent size because there are no valve components in the flow path to obstruct flow. It also eliminates the potential for serious spills that can be caused by sticking valves in standard quick disconnect couplings.
FD83干式斷續快速接頭的獨特之處在于具有Unisex設計。兩半相同，因此無需擔心系統組件的公/母連接關系，從而簡化了操作和庫存要求。閥門設計提供了直通，通暢的流路，以實現大流量和小壓降。快速接頭的兩個互鎖功能有助于消除溢出并確保大的安全性。在兩個半快速接頭配對之前，無法打開閥門；在兩個閥都關閉之前，也不能斷開半快速接頭。360度旋轉的能力允許閥門手柄定位并減少軟管扭曲。The FD83 dry break couplings are unique in that they feature a Unisex design. The halves are identical so there is no concern for male/female connection relationship of system components, which simplifies operation and inventory requirements. The valve design provides a straight through, unobstructed, flow path for maximum flow and minimum pressure drop. The coupling's two interlock features help eliminate spills and ensure maximum safety. Valves can't be opened until two coupling halves are mated, and coupling halves can't be disconnected until both valves are closed. The ability to swivel 360 degree permits positioning of valve handles and reduces hose twist.
快速接頭的其他主要特征包括：斷開時的溢漏少，特殊的鎖定銷和杠桿手柄可以防止意外斷開，而彩色保險杠則可以避免交叉連接。這個一英寸的快速接頭還具有303不銹鋼結構和EPDM O形圈密封，分別具有150和300 PSI的工作壓力和爆破壓力。Additional key features of the coupling include minimal spillage on disconnect, and a special locking pin and lever handle to prevent accidental disconnects, and color coded bumpers to avoid cross connections. The one-inch coupling also features 303 stainless steel construction and EPDM O-ring seals with 150 and 300 PSI operating and burst pressures respectively.
產品特征
- 當使用鎖銷設計和杠桿手柄斷開時，雙互鎖安全防止接頭意外打開
- 完全相同的接頭兩半
- 維修和服務簡單，可靠的性能和少的泄漏
- 標準本體材料：304 不銹鋼，具有廣泛的流體相容性，根據要求可提供其它材料
- 標準密封材料：三元乙丙橡膠 ,根據要求可提供其它材料
- 全流量功能
- 工作溫度范圍：-54度~148度
用途和市場
- 電子器件液體冷卻
- 熱管理系統
- 工業流體輸送
| 性能參數 |
|
|
|
|
|
|
|
|
|
高工作壓力 |
|
|
|
|
|
低爆破壓力 |
| 接頭 |
|
|
|
|
|
|
|
|
|
|
|
額定 |
|
流體 |
| 規格 |
（連接后） |
母頭 |
|
母頭 |
|
|
（連接后） |
母頭 |
|
母頭 |
|
流量 |
|
損失 |
| (in) |
(bar) (psi) |
(bar) |
(psi) |
(bar) |
(psi) |
|
(bar) (psi) |
(bar) |
(psi) |
(bar) |
(psi) |
(lpm) |
(gpm) |
(cc. max) |
| 1 |
10 150 |
10 |
150 |
10 |
150 |
|
20 300 |
20 |
300 |
20 |
300 |
189 |
50 |
5.0 |
尺寸 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
本體 |
端口 |
|
|
|
|
|
尺寸 |
|
|
|
|
|
| 件號 |
規格 |
規格 |
螺紋 |
類型 |
圖 |
A |
|
B |
六角 1 |
|
|
|
|
|
|
(mm) |
(in) |
(mm) (in) |
(mm) (in) |
| FD83-2052-16-16 |
1 |
1 |
1-11-1/2 |
NPT 內螺紋 |
1 |
95.5 |
(3.76) |
71.6 |
(2.82) |
41 |
(1.63) |
| FD83-2052-12-16 |
1 |
3/4 |
3/4-14 |
NPT 內螺紋 |
1 |
70.1 |
(2.76) |
71.6 |
(2.83) |
41 |
(1.63) |
| FD83-2046-16-16 |
1 |
1 |
NA |
1” 寶塔式 |
2 |
84.2 |
(3.31) |
71.6 |
(2.82) |
- |
- |
| 根據要求可提供寶塔式軟管接頭。 |
|
|
|
|
|
|
|
|
|
|
|
FD83-2052-16-16； 1 1 1-11-1/2 Female NPT
FD83-2052-12-16； 1 3/4 3/4-14 Female NPT
FD83-2046-16-16； 1 1 NA 1” Hose Barb
WQF8-12-N16FSR
WQF8-16-016FSR
|
